Heeft u de cilinder er zo uit, meet hem dan per kant vanaf het schroefgat in het midden. Laat u hem liever zitten, reken dan met de helft van de deurdikte plus de dikte van het beslag aan die kant.
Beide wegen leveren twee getallen op, bijvoorbeeld 30/30 mm, en dat samen is de maat. Het eerste getal is altijd de buitenkant.
Met de cilinder in uw hand weet u het zeker
- Zet de deur open en draai de lange schroef in de voorplaat van het slot los. Die zit ter hoogte van het cilindergat.
- Steek de sleutel in de cilinder en draai hem een klein stukje. Daarmee klapt het nokje in dat de cilinder tegenhoudt.
- Trek de cilinder eruit. Lukt dat niet, draai dan met de sleutel iets verder heen en weer terwijl u trekt.

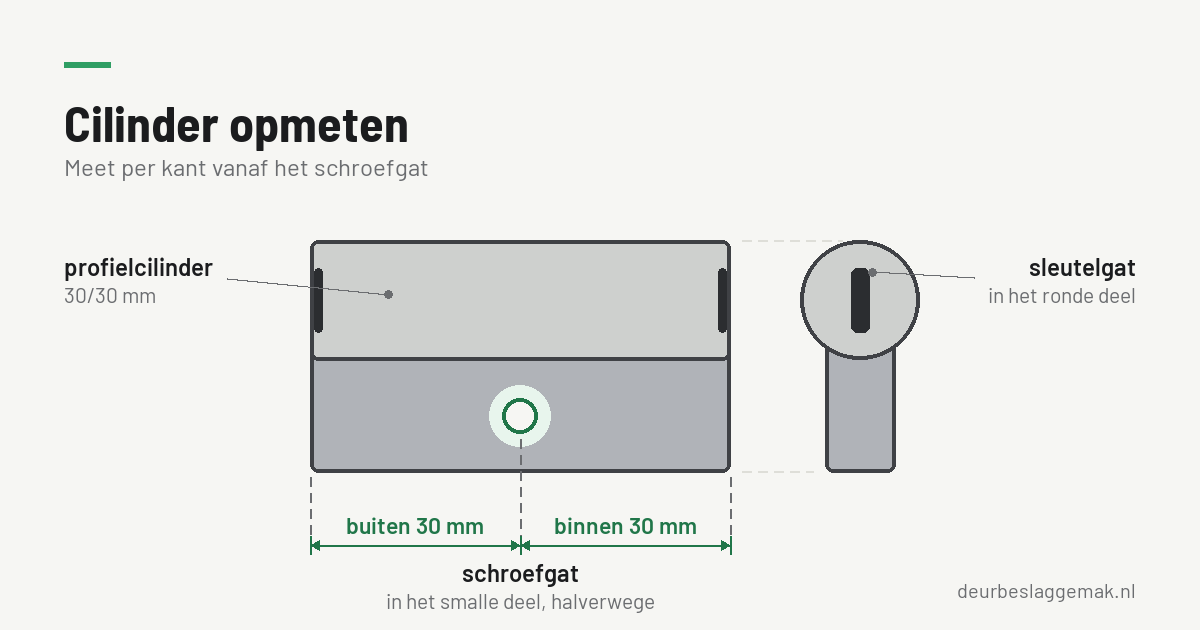

- Leg de cilinder op tafel. Zoek het schroefgat in het smalle deel onder het sleutelgat, ongeveer halverwege.
- Meet van het hart van dat gat tot het uiteinde aan de ene kant, en daarna tot het uiteinde aan de andere kant. Rond af op 5 mm.
Meet u bijvoorbeeld 30 en 30, dan heeft u een 30/30 mm. Meet u 40 en 30, dan is het een 40/30 mm. Omdat het dubbele cilinders zijn kunt u ze omdraaien, dus 40/30 en 30/40 zijn hetzelfde artikel. Dat scheelt zoeken.
De som werkt ook met de cilinder in de deur
Neem de helft van de deurdikte en tel daar de dikte van het beslag aan die kant bij op. Rond af op stappen van 5 mm. Doe dat voor beide kanten apart, want een rozet aan de ene kant en een langschild aan de andere kant geven twee verschillende uitkomsten.
| Deur en beslag | De som | Maat |
|---|---|---|
| deur 40 mm, rozet 8 mm aan beide kanten | 20 + 8 = 28 | 30/30 mm |
| deur 40 mm, schild 10 mm aan beide kanten | 20 + 10 = 30 | 30/30 mm |
| deur 50 mm, rozet 8 mm aan beide kanten | 25 + 8 = 33 | 35/35 mm |
| deur 40 mm, buiten schild 14 mm, binnen rozet 8 mm | 20 + 14 en 20 + 8 | 35/30 mm |
Wilt u het niet zelf uitrekenen, vul dan de drie maten in bij de cilinder-hulp. Die doet dezelfde som en zoekt daarna op wat wij in die maat werkelijk hebben liggen; de hele reeks staat in de collectie cilinders.
Welke van de twee manieren u kiest
| Cilinder eruit en meten | Uitrekenen met de deur dicht | |
|---|---|---|
| Wat u nodig heeft | schroevendraaier, sleutel, duimstok | duimstok |
| Hoe zeker het is | u leest de maat af | een som, afgerond op 5 mm |
| Wanneer het niet gaat | sleutel kwijt of cilinder zit vast | beslag waarvan u de dikte niet kunt meten |
| Wat u er meteen bij ziet | het sluitnummer op de cilinder | niets, de cilinder blijft zitten |
Waarom 30/30 mm zo vaak de uitkomst is
Een profielcilinder bestaat niet korter dan 30 mm per kant. Dat is de ondergrens van het artikel en geen keuze. Een gewone Nederlandse binnendeur is ongeveer 40 mm dik, dus de helft is 20 mm, en met een rozet erop komt u op 28 mm uit. Dat is minder dan 30, en dus wordt het 30/30 mm.
De cilinder steekt dan een paar millimeter uit. Dat is geen fout, dat is de deur die dunner is dan de kortste cilinder. Ook onze gelijksluitende sets zijn daarom allemaal 30/30 mm.
Meer dan 3 mm uitsteken maakt de cilinder de zwakke plek
Tot 3 mm is er niets aan de hand. Daarboven wel: een cilinder die uitsteekt geeft grip, en dan is de cilinder de zwakke plek van de deur in plaats van het slot. De vuistregel in het vak is dan ook dat een cilinder hooguit 3 mm buiten het beslag mag komen.
Ligt hij gelijk met het beslag of net erachter, dan zit het goed. Twijfelt u tussen twee maten, neem dan de kortste. Een cilinder die net verzonken ligt werkt precies zo goed, een cilinder die te ver uitsteekt niet.
Doornmaat en PC-maat gaan niet over de cilinder
Naast de cilindermaat staan er op een slot nog twee maten die er anders uitzien maar niets met de cilinder te maken hebben.
- De doornmaat is de afstand van de voorplaat tot het hart van het krukgat. In een gewone Nederlandse binnendeur is dat 50 mm. Hoe u dat meet staat in Doornmaat meten.
- De PC-maat is de afstand tussen het krukgat en het cilindergat, meestal 72 of 55 mm. Die bepaalt welk schild of rozet erop past, niet welke cilinder erin gaat.
Meet elke deur apart. Deuren in hetzelfde huis zijn lang niet altijd even dik, en het beslag verschilt per kamer. Als u de maten toch al opneemt, schrijf ze dan per deur op. Dat scheelt u een tweede ronde.
Veelgestelde vragen
Is 40/30 hetzelfde als 30/40?
Ja, dat is hetzelfde artikel. Het zijn dubbele cilinders, dus u draait hem om en de langste kant zit aan de kant waar u hem hebben wilt. Let er bij het inbouwen wel op dat het eerste getal de buitenkant is.
Ik kom tussen twee maten uit, welke neem ik?
De kortste. Een cilinder die gelijk ligt met het beslag of er net achter valt werkt precies zo goed, en boven de 3 mm uitsteken heeft iemand er grip op.
Moet de deur uit het kozijn om de cilinder eruit te halen?
Nee. U draait de lange schroef in de voorplaat los, steekt de sleutel erin, draait hem een klein stukje en trekt de cilinder eruit. De deur en het slot blijven zitten.
Zelf aan de slag
Pak de duimstok en noteer per deur drie getallen: de deurdikte, de dikte van het beslag buiten en de dikte van het beslag binnen. Die drie vult u in bij de cilinder-hulp, en die zoekt op wat wij in die maat hebben liggen. Wilt u de maten zelf naast de artikelen leggen, dan staat de hele reeks in de collectie cilinders. Zoekt u naast de cilinder ook het slot, de kruk, de plaat en de stift, dan zet de samensteller het setje per deur bij elkaar.
